Pengantar Silinder Hidrolik Derek dan Tugas Berat

Silinder hidrolik adalah aktuator mekanis vital yang menggunakan cairan hidrolik bertekanan untuk menghasilkan gaya dan gerakan linier. Mereka memainkan peran sentral dalam mesin tugas berat dan peralatan pengangkat, mengubah energi hidrolik menjadi output mekanis. Komponen-komponen ini sangat penting dalam aplikasi di mana pergerakan kekuatan tinggi dan tepat diperlukan, seperti pada crane dan peralatan kelas industri.

Dalam sistem crane dan lingkungan tugas berat, kinerja dan keandalan silinder hidrolik secara langsung memengaruhi efisiensi dan keamanan operasional. Dari mengangkat beban besar hingga menstabilkan elemen struktural, silinder hidrolik kanan dapat menentukan efektivitas sistem di bawah kondisi kerja yang ekstrem. Memilih silinder yang sesuai bukan hanya masalah spesifikasi pencocokan - ini melibatkan faktor evaluasi seperti kapasitas tekanan, permintaan beban, panjang stroke, konfigurasi pemasangan, dan ketahanan lingkungan.

Artikel ini memberikan tinjauan mendalam tentang silinder hidrolik, yang berfokus pada aplikasi mereka di crane dan mesin tugas berat. Ini juga mengeksplorasi berbagai jenis silinder, konstruksi dan fungsinya, kriteria seleksi utama, strategi pemeliharaan, dan teknologi yang muncul membentuk masa depan aktuasi hidrolik.

Memahami silinder hidrolik

Silinder hidrolik adalah perangkat mekanis yang menghasilkan gerakan dan gaya linier melalui penggunaan cairan hidrolik yang tidak dapat dimampatkan. Mereka merupakan bagian integral dari sistem hidrolik yang digunakan dalam peralatan industri, konstruksi, dan seluler.

Apa itu silinder hidrolik?

Pada intinya, silinder hidrolik terdiri dari laras silindris, piston yang terhubung ke batang, dan tutup ujung. Fungsi dasar melibatkan cairan tekanan di satu sisi piston untuk membuat gerakan di batang. Tekanan cairan memaksa piston untuk memanjang atau ditarik kembali, menghasilkan gerakan linier.

Prinsip Operasi Dasar

Silinder hidrolik beroperasi berdasarkan hukum Pascal, yang menyatakan bahwa tekanan yang diterapkan pada cairan terbatas ditransmisikan secara merata ke segala arah. Ketika cairan hidrolik dipompa ke satu sisi silinder, tekanan menyebabkan piston bergerak. Gaya yang dihasilkan tergantung pada tekanan fluida dan luas permukaan piston.

Komponen kunci dari silinder hidrolik

• Barrel silinder : Menampung piston dan mempertahankan cairan bertekanan.
• Piston dan batang piston : Mengubah tekanan cairan menjadi gerakan mekanis.
• Tutup akhir : Seal kedua ujung laras dan mendukung aliran batang dan fluida.
• Segel dan gasket : Cegah kebocoran internal dan eksternal.
• Ports : Biarkan cairan hidrolik masuk dan keluar dari silinder.

Jenis silinder hidrolik

Silinder hidrolik datang dalam beberapa desain, masing -masing cocok untuk kebutuhan operasional tertentu dan konfigurasi mekanis. Pilihan tipe silinder mempengaruhi kinerja, efisiensi, dan masa kerja sistem secara keseluruhan. Di bawah ini adalah jenis yang paling umum digunakan dalam aplikasi mesin crane dan tugas berat.

Silinder akting tunggal

Deskripsi dan Fungsi:
Silinder akting tunggal dirancang untuk menerapkan kekuatan hanya dalam satu arah - biasanya ekstensi. Cairan hidrolik masuk melalui satu port, mendorong piston ke luar. Stroke kembali biasanya dicapai melalui gaya eksternal, seperti gravitasi atau pegas.

Keuntungan:

• Desain sederhana dan biaya lebih rendah
• Lebih sedikit komponen yang menyebabkan pemeliharaan yang lebih mudah
• Cocok untuk operasi vertikal seperti mengangkat

Kerugian:

• Terbatas pada kekuatan satu arah
• Kekuatan pengembalian eksternal dibutuhkan
• Kurang kontrol atas gerakan retraksi

Aplikasi Khas:

• Platform pengangkat
• Tempat tidur truk buang
• Peralatan menekan dengan pengembalian yang dibantu gravitasi

Silinder akting ganda

Deskripsi dan Fungsi:
Silinder akting ganda menggunakan tekanan hidrolik untuk menggerakkan piston di kedua arah - ekstensi dan retraksi. Dua port mengontrol aliran fluida di kedua sisi piston.

Keuntungan:

• Memberikan kekuatan di kedua arah
• Kontrol yang lebih besar atas gerakan
• Cocok untuk aplikasi horizontal dan vertikal

Kerugian:

• Lebih kompleks dari silinder akting tunggal
• Biaya yang sedikit lebih tinggi
• Membutuhkan sistem kontrol yang lebih tepat

Aplikasi Khas:

• Mobile Crane Booms
• Peralatan konstruksi
• Sistem penekan industri dan penjepit

Silinder teleskopik

Deskripsi dan Fungsi:
Silinder teleskopik menampilkan beberapa tahap atau lengan bersarang yang meluas secara berurutan. Desain ini memungkinkan stroke yang lebih panjang dalam panjang yang retraksi.

Keuntungan:

• Efisien ruang dengan jangkauan panjang
• Ideal untuk aplikasi yang membutuhkan ekstensi panjang
• Memberikan kemampuan pengangkatan yang tinggi

Kerugian:

• Konstruksi yang lebih kompleks
• Biaya perbaikan dan pemeliharaan yang lebih tinggi
• Rentan untuk dipakai jika tidak dipertahankan dengan benar

Aplikasi Khas:

• Derek yang dipasang di truk
• Platform pengangkatan udara
• Trailer pertanian dan bodi buang

Silinder yang dilas

Deskripsi dan Fungsi:
Silinder yang dilas memiliki tutup ujungnya yang dilas langsung ke laras silinder, membentuk desain yang ringkas dan tahan lama. Ini biasanya digunakan dalam aplikasi yang menuntut karena kekuatan dan profil rendahnya.

Keuntungan:

• Struktur yang kuat dan tertutup
• Kompak dan hemat ruang
• Cocok untuk lingkungan bertekanan tinggi

Kerugian:

• Sulit dibongkar untuk pemeliharaan
• Tidak ideal untuk sistem yang sering dilayani

Aplikasi Khas:

• Mesin Earthmoving
• Derek tugas berat
• Pemuat industri dan peralatan yang ringkas

Silinder pengikat batang

Deskripsi dan Fungsi:
Tikat silinder batang menggunakan batang berulir eksternal untuk menahan tutup ujung, membuatnya lebih mudah untuk melayani dan membongkar.

Keuntungan:

• Pemeliharaan sederhana dan penggantian bagian
• Komponen standar
• Umumnya tersedia dan hemat biaya

Kerugian:

• Kurang kuat untuk operasi tugas ekstrem
• Tebal karena tongkat pengikat
• Potensi pelonggaran batang dalam pengaturan vibrasi tinggi

Aplikasi Khas:

• Sistem Otomasi Pabrik
• Peralatan penanganan material
• Mesin industri tugas ringan

Setiap jenis silinder hidrolik memiliki fitur struktural yang unik dan karakteristik kinerja. Memilih yang benar tergantung pada faktor spesifik aplikasi seperti arah gaya, keterbatasan ruang, persyaratan beban, dan aksesibilitas pemeliharaan.

Silinder hidrolik derek : Aplikasi spesifik

Silinder hidrolik sangat penting untuk fungsi crane, memberikan kekuatan dan kontrol yang diperlukan untuk mengangkat, menurunkan, memperluas, dan memutar beban berat. Silinder ini direkayasa untuk menahan tekanan tinggi, gerakan berulang, dan berbagai kondisi lingkungan. Bergantung pada jenis crane dan kasus penggunaan, silinder hidrolik dirancang untuk memenuhi persyaratan mekanik dan keselamatan tertentu.

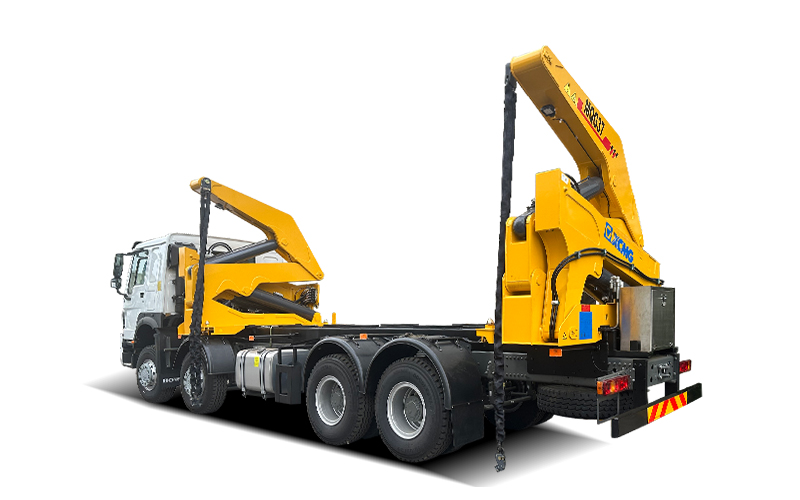

Gunakan di crane seluler

Crane seluler, sering dipasang di truk atau pangkalan perayap, sangat bergantung pada silinder hidrolik untuk artikulasi boom, teleskop, penyebaran cadik, dan pengangkatan beban. Silinder ini harus beroperasi di bawah beban dinamis dan berbagai sudut sambil mempertahankan kontrol yang tepat.

Karakteristik utama:

• Bahan berkekuatan tinggi untuk mendukung pengangkatan berat
• Silinder kompak, bertekanan tinggi untuk ekstensi boom
• Silinder teleskopik untuk memberikan jangkauan yang lebih panjang dalam bentuk yang ringkas

Area aplikasi:

• Gerakan boom teleskopik
• Ekstensi dan retraksi Outrigger
• Sistem Stabilisasi

Gunakan dalam crane overhead

Derek overhead, biasanya digunakan di fasilitas industri dan manufaktur, menggunakan silinder hidrolik untuk mengangkat dan gerakan troli, terutama dalam desain di mana motor listrik dilengkapi atau digantikan oleh drive hidrolik.

Karakteristik utama:

• Kontrol gerak halus dan berulang
• Silinder las kompak untuk menghemat ruang
• Mekanisme penguncian keselamatan dan kegagalan yang ditingkatkan

Area aplikasi:

• Mekanisme pengangkat vertikal
• Aktuasi jembatan dan troli
• Pengereman darurat atau fitur penahan beban

Gunakan di Derek Konstruksi

Derek konstruksi, termasuk crane menara dan crane kasar, menghadapi beban struktural yang tinggi dan sering beroperasi dalam kondisi luar ruangan yang keras. Silinder hidrolik yang digunakan dalam crane ini harus memberikan kapasitas penahan beban yang tinggi, daya tahan, dan resistensi korosi.

Karakteristik utama:

• Pelapis tahan korosi untuk penggunaan di luar ruangan
• Konstruksi tugas berat untuk operasi siklus tinggi
• Segel dan wiper yang dirancang untuk lingkungan yang kotor atau abrasif

Area aplikasi:

• Luffing dan Sleewing Mechanisms
• Bagian Boom Teleskopik
• Sistem penanganan dan penanganan pemosisian

Pertimbangan desain untuk silinder derek

Saat merancang atau memilih silinder hidrolik untuk aplikasi crane, faktor -faktor berikut biasanya diprioritaskan:

• Kapasitas bantalan beban: Derek sering menangani beban dinamis dan berfluktuasi. Silinder harus mampu menahan beban statis dan kejut.
• Kontrol Presisi: Kontrol yang halus dan akurat sangat penting untuk keselamatan selama pengangkatan dan penentuan posisi.
• Persyaratan Keselamatan: Katup pengunci bawaan, perangkat pelepas tekanan, dan sistem yang berlebihan membantu mencegah kecelakaan.
• Perlawanan Lingkungan: Derek luar membutuhkan perlindungan terhadap kelembaban, debu, paparan UV, dan fluktuasi suhu.
• Kemudahan servis: Dalam operasi seluler, kemampuan untuk memeriksa dan memelihara silinder tanpa downtime yang signifikan sangat penting.

Silinder hidrolik dalam crane lebih dari sekadar aktuator-mereka adalah komponen kritis keselamatan yang berkontribusi pada efisiensi dan keandalan sistem pengangkat.

Silinder hidrolik tugas berat: aplikasi spesifik

Silinder hidrolik tugas berat direkayasa untuk tugas-tugas yang menuntut yang melibatkan kekuatan ekstrem, tekanan tinggi, dan operasi berkelanjutan. Silinder ini adalah komponen penting dalam industri seperti konstruksi, penambangan, dan manufaktur berat, di mana kinerja peralatan dan keandalan adalah yang terpenting. Konstruksi yang kuat dan fitur desain khusus memungkinkan mereka berfungsi secara efektif dalam kondisi kerja yang keras dan lingkungan beban tinggi.

Gunakan di Earthmoving Equipment

Mesin penggerak tanah seperti excavator, buldoser, dan pemuat roda bergantung pada silinder hidrolik untuk menggali, mengangkat, mendorong, dan operasi kemudi. Aplikasi ini membutuhkan silinder dengan kekuatan output tinggi, resistensi abrasi, dan umur layanan yang panjang.

Peran kunci:

• Artikulasi lengan, boom, dan ember di excavator
• Lift blade dan miring dalam buldoser
• Kontrol kemudi dan ember di loader

Persyaratan Desain:

• Permukaan yang dikeraskan untuk menahan kotoran dan dampak
• Barel dinding berat untuk menangani tekanan internal yang tinggi
• Segel yang andal untuk mencegah kontaminasi

Gunakan dalam peralatan pertambangan

Operasi penambangan melibatkan mesin berskala besar, berdampak tinggi seperti penghancur batu, rig pengeboran, dan truk pengangkut. Silinder hidrolik yang digunakan dalam mesin ini harus beroperasi di bawah beban tinggi yang berkelanjutan, menahan korosi, dan menahan paparan material abrasif.

Peran kunci:

• Operasi Pengeboran dan Bosan
• Sistem suspensi di truk angkut
• Peralatan pemotongan batu dan penghancuran

Persyaratan Desain:

• Peringkat bertekanan tinggi untuk pengeboran dalam
• Pelapis tahan korosi untuk paparan kimia
• Segel luar biasa tahan lama untuk menangani debu abrasif

Gunakan di Industrial Press

Tekan hidrolik yang digunakan dalam pembuatan, pembentukan logam, dan daur ulang mengandalkan silinder hidrolik untuk memberikan tekanan besar untuk membentuk atau mengompresi bahan. Silinder ini harus memberikan kekuatan yang tepat dan konsisten di seluruh siklus tugas panjang.

Peran kunci:

• Aplikasi penempaan dan stamping
• Pemadatan material dalam sistem daur ulang
• Membentuk komponen dan mati menekan

Persyaratan Desain:

• Batang presisi-tanah untuk aktuasi yang mulus
• Tutup ujung dan bantalan yang diperkuat untuk stabilitas
• Segel tahan suhu untuk lingkungan yang dipanaskan

Pertimbangan desain untuk silinder tugas berat

Memilih atau merancang silinder hidrolik tugas berat membutuhkan perhatian pada kinerja, daya tahan, dan faktor keamanan:

• Kapasitas Tekanan: Harus menahan tekanan dan tekanan puncak tanpa deformasi atau kebocoran.
• Siklus Kehidupan: Operasi frekuensi tinggi menuntut silinder yang dinilai untuk daya tahan jangka panjang dan keausan minimal.
• Pilihan materi: Baja paduan, perlakuan panas, dan pengerasan permukaan sering digunakan untuk meningkatkan kekuatan dan umur panjang.
• Teknologi Seal: Sistem penyegelan canggih mencegah kebocoran internal dan eksternal dan menangani gerakan berkecepatan tinggi.
• Konfigurasi Pemasangan: Gaya pemasangan harus mendukung beban berat dan memungkinkan operasi yang stabil di bawah kekuatan tinggi.

Silinder hidrolik tugas berat adalah kekuatan pendorong di belakang daya dan ketepatan peralatan skala besar. Peran mereka adalah pusat untuk memastikan kelancaran operasi, output maksimum, dan keamanan operator di beberapa lingkungan industri yang paling menantang di dunia.

Pertimbangan utama saat memilih a Silinder hidrolik

Memilih silinder hidrolik yang tepat sangat penting untuk mencapai kinerja yang andal, meminimalkan downtime, dan memastikan keamanan sistem. Apakah silinder digunakan dalam crane, mesin pertambangan, atau pers industri, beberapa faktor teknis dan lingkungan harus dievaluasi agar sesuai dengan silinder dengan persyaratan penerapannya.

Kapasitas muatan

Menentukan kapasitas beban yang diperlukan:
Kapasitas beban mengacu pada gaya maksimum yang dapat diberikan oleh silinder hidrolik dengan aman. Ini tergantung pada area piston dan tekanan sistem. Menghitung secara akurat persyaratan beban, termasuk beban statis dan dinamis, memastikan silinder dapat melakukan tanpa ketegangan atau kegagalan.

Faktor Keamanan:
Margin pengaman yang tepat - biasanya 1,5 hingga 2 kali beban kerja yang diharapkan - dibangun ke dalam desain untuk mengimbangi stres yang tidak terduga, beban kejut, dan kelelahan dari waktu ke waktu. Persyaratan beban yang diremehkan dapat menyebabkan keausan prematur atau kegagalan bencana.

Tekanan operasi

Mencocokkan silinder dengan tekanan sistem:
Sistem hidrolik beroperasi pada berbagai rentang tekanan tergantung pada mesin dan tugas. Sistem industri umum berkisar dari 2.000 hingga 5.000 psi, sementara aplikasi khusus dapat melebihi itu. Silinder harus dinilai untuk menahan tidak hanya tekanan operasi yang normal tetapi juga lonjakan tekanan.

Peringkat Tekanan dan Margin Keselamatan:
Produsen biasanya mencantumkan tekanan pengenal maksimum, termasuk margin pengaman bawaan. Penting untuk memastikan semua komponen - silinder, segel, perlengkapan - dapat menangani tekanan yang ditunjuk tanpa risiko kebocoran atau meledak.

Panjang stroke

Menghitung panjang stroke yang diperlukan:
Panjang stroke adalah jarak yang ditempuh batang piston dari ditarik sepenuhnya ke sepenuhnya diperpanjang. Ini harus dihitung dengan cermat berdasarkan gerakan yang diperlukan oleh aplikasi. Stroke yang terlalu panjang dalam desain yang ringkas dapat menyebabkan pelenturan atau ketidakstabilan batang.

Dampak pada desain silinder:
Stroke yang lebih lama mungkin memerlukan panduan atau penyangga batang untuk mencegah tekuk. Silinder teleskopik sering digunakan ketika kendala ruang membatasi kemampuan untuk menggunakan silinder tahap tunggal yang panjang.

Gaya pemasangan

Opsi pemasangan yang berbeda:
Silinder hidrolik tersedia dalam beberapa konfigurasi pemasangan, termasuk:

• Flange Mount: Menawarkan penentuan posisi yang kaku dan tetap, cocok untuk aplikasi gaya garis lurus.
• Clevis Mount: Memungkinkan gerakan berputar, ideal untuk hubungan atau di mana gerakan sudut diperlukan.
• Trunnion Mount: Cocok untuk aplikasi yang membutuhkan rotasi sisi-ke-sisi atau jalur gerak yang kompleks.

Memilih gaya pemasangan yang sesuai:
Pilihannya tergantung pada pola pergerakan, arah beban, dan penyelarasan komponen mesin. Pemasangan yang tepat mengurangi keausan dan mencegah pemuatan samping, yang dapat merusak silinder dan segelnya.

Faktor lingkungan

Suhu, korosi, dan pertimbangan lingkungan lainnya:
Silinder hidrolik dapat beroperasi dalam kondisi ekstrem, seperti suhu beku, panas tinggi, lingkungan air asin, atau debu abrasif. Faktor -faktor ini mempengaruhi pemilihan bahan silinder, komposisi segel, dan perawatan permukaan.

Seleksi material untuk lingkungan yang keras:

• Batang stainless steel atau krom: Meningkatkan resistensi korosi
• Pelapis nikel atau epoksi: Lindungi dari paparan kimia
• Segel suhu tinggi: Pertahankan kinerja di bawah tekanan termal
• Rod Wipers and Scrapers: Jauhkan puing -puing dari internal silinder

Memilih silinder hidrolik yang tepat melibatkan lebih dari sekadar dimensi yang cocok. Ini membutuhkan analisis komprehensif tentang beban mekanis, tekanan sistem, paparan lingkungan, profil gerak, dan keamanan operasional. Berinvestasi dalam silinder yang ditentukan dengan baik membantu meningkatkan kinerja sistem, memperpanjang umur peralatan, dan mengurangi biaya operasi jangka panjang.

Pemeliharaan silinder hidrolik

Pemeliharaan yang tepat sangat penting untuk memastikan kinerja yang andal dan masa pakai yang diperluas dari silinder hidrolik, terutama di lingkungan yang menuntut seperti lokasi konstruksi, pabrik, dan operasi pertambangan. Silinder hidrolik yang terawat baik tidak hanya mengurangi risiko kegagalan tetapi juga meningkatkan efisiensi dan mengurangi biaya operasional.

Prosedur Inspeksi Reguler

Inspeksi visual dan fungsional rutin membantu mendeteksi tanda -tanda awal keausan atau kerusakan. Cek umum meliputi:

• Kondisi segel: Cari tanda -tanda kebocoran, retak, atau deformasi di sekitar batang dan segel kelenjar.
• Permukaan batang: Periksa untuk mencetak, mengadu, atau korosi, yang dapat merusak segel internal atau kompromi operasi silinder.
• Titik pemasangan: Periksa masalah penyelarasan, baut longgar, atau tanda -tanda tegangan struktural di sekitar area pemasangan.
• Koneksi Selang: Pastikan saluran hidrolik ketat dan bebas dari kebocoran atau abrasi.

Inspeksi reguler harus mengikuti jadwal yang ditentukan berdasarkan jam operasional atau interval kalender, tergantung pada penggunaan peralatan.

Praktik terbaik pelumasan

Meskipun sebagian besar silinder hidrolik dilumasi sendiri oleh cairan hidrolik, beberapa komponen-seperti pin clevis atau mount trunnion-mungkin memerlukan pelumasan manual periodik.

• Gunakan minyak yang direkomendasikan pabrikan: Pelumas yang tidak kompatibel dapat menurunkan segel atau mempengaruhi kinerja.
• Bersihkan sebelum pelumas: Kotoran atau partikel abrasif harus dikeluarkan dari fitting dan sendi sebelum menerapkan minyak.
• Hindari pelumasan berlebihan: Kelebihan minyak dapat menarik debu dan puing -puing, lebih cepat keausan daripada mencegahnya.

Mempertahankan pelumasan yang tepat meminimalkan gesekan, meningkatkan kontrol gerak, dan mencegah kontak logam-ke-logam yang mengarah ke keausan prematur.

Tips pemeliharaan preventif

Pemeliharaan pencegahan melampaui perbaikan reaktif dengan mengatasi masalah potensial sebelum menyebabkan kegagalan. Praktik terbaik meliputi:

• Kebersihan cair: Cairan hidrolik yang terkontaminasi adalah salah satu penyebab utama kegagalan silinder. Ganti filter secara teratur dan periksa kualitas cairan.
• Siklus penggantian segel: Ganti segel secara proaktif selama waktu henti yang dijadwalkan untuk menghindari pemadaman yang tidak direncanakan.
• Pemeriksaan Penyelarasan: Misalignment dapat menyebabkan pemuatan samping, yang menyebabkan keausan yang tidak rata pada batang dan segel.
• Langkah -langkah Pelindung: Pasang bellow batang atau perisai di lingkungan di mana debu, lumpur, atau puing -puing lazim.
• Kontrol Lingkungan: Gunakan pemanas, pendingin, atau bungkus isolasi saat beroperasi dalam suhu ekstrem untuk menjaga viskositas cairan dalam rentang optimal.

Pendekatan preventif tidak hanya menjaga sistem hidrolik berjalan dengan lancar tetapi juga berkontribusi pada keselamatan operator dan operasi yang hemat biaya.

Pemeliharaan yang konsisten adalah dasar dari keandalan sistem hidrolik. Dengan menetapkan rencana pemeliharaan yang jelas yang mencakup inspeksi, pelumasan, dan tindakan pencegahan, pemilik peralatan dapat secara signifikan memperpanjang umur silinder hidrolik dan mengurangi kemungkinan downtime yang tidak direncanakan atau kegagalan yang mahal.

Memecahkan masalah masalah silinder hidrolik umum

Bahkan dengan desain yang tepat dan pemeliharaan rutin, silinder hidrolik dapat mengalami masalah kinerja dari waktu ke waktu. Mengenali tanda -tanda peringatan dini dan memahami akar penyebabnya membantu mencegah masalah kecil meningkat menjadi kegagalan yang mahal. Di bawah ini adalah beberapa masalah silinder hidrolik yang paling umum dan bagaimana mengatasinya secara efektif.

Mengidentifikasi masalah umum

1. Kebocoran cairan hidrolik:
Kebocoran di sekitar batang, pelabuhan, atau segel adalah masalah yang paling sering. Ini mungkin disebabkan oleh segel usang, goresan pada batang, pemasangan yang tidak tepat, atau tekanan internal yang berlebihan.

2. Operasi yang lambat atau tersentak:
Silinder yang bergerak tidak menentu atau lebih lambat dari biasanya mungkin berurusan dengan kebocoran internal, udara yang terperangkap, cairan yang terkontaminasi, atau segel yang rusak.

3. Silinder Drift:
Ketika sebuah silinder memanjang atau menarik kembali sendiri tanpa input, itu sering karena bypass internal (cairan bocor melewati segel piston), katup yang salah, atau tekanan sistem yang salah.

4. Overheating:
Generasi panas yang berlebihan dapat mengurangi viskositas cairan dan kerusakan segel. Penyebab termasuk tekanan sistem yang tinggi, kelebihan beban, atau disipasi panas yang buruk.

5. Deformasi atau penilaian batang:
Batang bengkok atau skor menunjukkan pemuatan samping, misalignment, atau kontaminasi. Ini dapat menyebabkan kerusakan seal, kebocoran, dan kegagalan silinder akhirnya.

6. Kontaminasi Eksternal:
Lumpur, debu, atau bahan kimia pada permukaan batang dapat ditarik ke dalam silinder selama retraksi, mempercepat keausan internal.

Langkah Pemecahan Masalah

Langkah 1: Inspeksi Visual
Periksa silinder untuk kerusakan yang terlihat, kebocoran minyak, ketidaksejajaran yang dipasang, dan kontaminan. Berikan perhatian khusus pada batang, segel, dan perlengkapan.

Langkah 2: Pengujian Tekanan
Uji tekanan hidrolik pada port silinder untuk menentukan apakah masalah berasal dari silinder itu sendiri atau sistem hidrolik yang lebih luas.

Langkah 3: Segel Evaluasi
Periksa segel internal jika silinder dibongkar. Cari perataan, retak, pembengkakan, atau ekstrusi - tandas yang menunjukkan ketidakcocokan atau keausan cairan.

Langkah 4: Periksa penyelarasan dan pemasangan
Pastikan bahwa silinder selaras dengan arah beban dan perangkat keras pemasangan itu aman dan tidak rusak.

Langkah 5: Menganalisis kondisi cairan
Periksa cairan hidrolik untuk perubahan warna, partikel logam, atau kontaminasi. Cairan kotor atau terdegradasi harus diganti, dan filter diperiksa.

Kapan harus memperbaiki vs. ganti

Perbaiki Kapan:

• Masalahnya terbatas pada segel, bantalan, atau keausan permukaan.
• Barrel dan batang silinder secara struktural utuh.
• Downtime dan biaya perbaikan dapat dikelola.
• Kit perbaikan tersedia untuk model silinder.

Ganti kapan:

• Batang sangat ditekuk atau dicetak.
• Silinder memiliki korosi yang luas atau retak kelelahan.
• Perbaikan biaya pendekatan atau melebihi biaya penggantian.
• Kinerja tidak dapat dipulihkan dengan andal melalui perbaikan.

Mengetahui kapan harus memperbaiki dan kapan harus mengganti silinder adalah keseimbangan antara biaya, waktu, dan risiko. Intervensi cepat dan diagnostik yang tepat dapat mengurangi downtime sistem secara keseluruhan dan mencegah kerusakan komponen terkait.

Perbaikan silinder hidrolik

Seiring waktu, silinder hidrolik mungkin mengalami keausan dan kerusakan yang membutuhkan lebih dari sekadar pemeliharaan rutin. Memperbaiki silinder hidrolik dapat memulihkan kinerjanya dan memperpanjang umur operasionalnya - seringkali dengan biaya lebih rendah daripada penggantian penuh. Bergantung pada tingkat keparahan dan sifat masalah ini, perbaikan dapat berkisar dari penggantian segel sederhana hingga pemotongan ulang batang penuh atau rekondisi barel.

Teknik perbaikan dasar

1. Pembongkaran:
Mulailah dengan melepaskan silinder dengan aman dari sistem hidrolik dan mengeluarkannya dari peralatan. Bersihkan eksterior secara menyeluruh untuk mencegah kontaminasi. Bongkar dengan hati -hati unit, mencatat orientasi komponen untuk pemasangan kembali yang akurat.

2. Pemeriksaan komponen:
Setiap komponen - piston, batang, segel, laras silinder, dan kelenjar - harus diperiksa untuk keausan, deformasi, korosi, atau retakan. Alat inspeksi umum termasuk kaliper, mikrometer, dan indikator dial.

3. Memoles dan Membersihkan:
Goresan kecil pada batang seringkali dapat dipoles menggunakan abrasive yang bagus. Membersihkan permukaan internal sangat penting untuk menghilangkan partikel logam, lumpur, atau residu cairan terdegradasi.

4. Penggantian bagian yang usang:
Segel yang rusak atau usang, busing, dan cincin keausan harus diganti menggunakan kit yang disetujui pabrikan. Jika batang diadu atau ditekuk, mungkin memerlukan pelurusan atau pelapisan kembali.

5. Pemasangan kembali dan pengujian:
Setelah mengganti suku cadang yang diperlukan, pasang kembali silinder mengikuti spesifikasi torsi yang tepat. Lakukan uji tekanan atau uji siklus untuk memverifikasi integritas penyegelan dan kelancaran operasi sebelum menginstal ulang silinder.

Penggantian segel

Kegagalan segel adalah salah satu alasan paling umum untuk kerusakan silinder hidrolik. Mengganti segel biasanya merupakan perbaikan yang hemat biaya yang dapat mengembalikan kinerja dan mencegah kebocoran.

Jenis segel untuk diganti:

• Segel batang: Cegah cairan bocor keluar dari silinder.

• Segel piston: Pertahankan tekanan antara ruang silinder.

• Segel Wiper: Hapus kontaminan dari batang saat ia menarik kembali.

• Cincin cincin dan cadangan: Berikan penyegelan tambahan pada sambungan kritis.

Praktik Terbaik:

• Selalu gunakan segel yang cocok dengan spesifikasi asli.

• Bersihkan alur segel dan periksa torehan atau gerinda sebelum memasang segel baru.

• Segel melumasi dengan cairan hidrolik yang kompatibel sebelum dipasang kembali untuk menghindari awal yang kering.

Kapan mencari layanan perbaikan profesional

Sementara perbaikan dasar dapat dilakukan di rumah dengan alat dan pengalaman yang tepat, beberapa situasi membutuhkan perhatian ahli:

• Kerusakan parah: Skor mendalam pada batang, barel retak, atau tutup ujung yang rusak sering membutuhkan pemesinan atau pengelasan khusus.

• Persyaratan Presisi: Silinder dalam peralatan presisi tinggi atau aplikasi kritis keselamatan harus diperbaiki dan diuji oleh teknisi bersertifikat.

• Silinder khusus: Perbaikan untuk silinder khusus atau tidak umum dapat melibatkan sumber bagian khusus atau komponen rekayasa balik.

• Pengujian dan Sertifikasi: Toko-toko profesional sering memberikan pengujian pasca perbaikan (pengujian tekanan, pemeriksaan kebocoran) dan menawarkan jaminan pekerjaan mereka.

Bermitra dengan layanan perbaikan hidrolik yang berpengalaman dapat mengurangi risiko perbaikan yang tidak tepat dan memastikan bahwa silinder memenuhi spesifikasi OEM dan standar keselamatan.

Perbaikan silinder hidrolik yang tepat waktu dan efektif dapat mengembalikan kinerja, mengurangi downtime peralatan, dan memperpanjang masa pakai mesin yang berharga. Mengetahui masalah mana yang dapat ditangani secara internal dan yang membutuhkan keahlian profesional adalah kunci untuk mengelola efisiensi operasional jangka panjang.

Produsen silinder hidrolik teratas

Ketika keandalan, keamanan, dan kinerja tidak dapat dinegosiasikan, memilih silinder hidrolik dari produsen tepercaya sangat penting. Pemasok terkemuka tidak hanya menyediakan produk berkualitas tinggi tetapi juga menawarkan dukungan teknik, layanan penyesuaian, dan kemampuan logistik global. Di bawah ini adalah beberapa produsen terkemuka dalam industri silinder hidrolik, yang diakui karena inovasi, daya tahan, dan kepatuhan mereka dengan standar internasional.

Parker Hannifin

Ringkasan:
Parker adalah pemimpin global dalam teknologi gerak dan kontrol, menawarkan berbagai silinder hidrolik untuk aplikasi industri dan seluler. Silinder mereka dikenal karena rekayasa presisi, daya tahan, dan dukungan untuk lingkungan bertekanan tinggi.

Penawaran Produk:

• Silinder las industri tugas berat
• Silinder batang pengikat NFPA
• Silinder yang dirancang khusus untuk sektor pertambangan, laut, dan minyak dan gas

Bosch Rexroth

Ringkasan:
Bosch Rexroth menawarkan portofolio komprehensif aktuator hidrolik, termasuk solusi silinder standar dan khusus. Produk mereka memenuhi standar kualitas internasional dan digunakan di sektor -sektor seperti energi, infrastruktur, dan mesin berat.

Penawaran Produk:

• Silinder tipe pabrik dan pengikat
• Silinder teleskopik untuk aplikasi seluler
• Silinder cerdas dengan sensor posisi terintegrasi

Hidrolika Caterpillar

Ringkasan:
Caterpillar memproduksi silinder hidrolik tugas berat untuk jalur konstruksi dan peralatan pertambangannya sendiri, tetapi juga memasok ke OEM secara global. Silinder ini direkayasa untuk daya tahan dalam kondisi ekstrem.

Penawaran Produk:

• Silinder kasar untuk dozers, loader, dan excavator
• Sistem penyegelan panjang dan batang tahan korosi
• Layanan Remanufaktur dan Perbaikan

Hidrolika Eaton

Ringkasan:
Eaton menawarkan silinder hidrolik berkinerja tinggi yang disesuaikan dengan sistem seluler dan industri. Dengan penekanan yang kuat pada keandalan, silinder mereka digunakan dalam industri pertanian, kelautan, dan kedirgantaraan.

Penawaran Produk:

• Silinder industri bor besar
• Silinder peralatan seluler yang ringkas
• Aktuator siklus tinggi berkecepatan tinggi

Industri Hydratech

Ringkasan:
Mengkhususkan diri dalam silinder hidrolik skala besar dan kustom, industri Hydratech melayani sektor-sektor seperti energi angin, pengeboran lepas pantai, dan transportasi berat. Mereka dikenal karena keahlian teknik dan dukungan desain khusus proyek.

Penawaran Produk:

• Silinder berdiameter besar dan stroke panjang
• Silinder pitch hidrolik untuk turbin angin
• Silinder untuk crane lepas pantai dan sistem jacking

Industri Ligon

Ringkasan:
Sebagai salah satu pemasok silinder hidrolik Amerika Utara terbesar, Ligon beroperasi melalui jaringan perusahaan, masing -masing melayani pasar ceruk. Fleksibilitas dan respons mereka menjadikan mereka pemasok yang disukai untuk solusi khusus dan OEM.

Penawaran Produk:

• Silinder bodi dan dasi batang las
• Silinder teleskop untuk dibuang dan menolak kendaraan
• Waktu tunggu singkat untuk produksi khusus

Produsen ini mewakili penampang pasar silinder hidrolik, dari silinder produksi massa standar hingga unit yang sangat disesuaikan untuk aplikasi yang kompleks. Memilih produsen melibatkan mempertimbangkan tidak hanya spesifikasi produk tetapi juga dukungan teknis, jaringan layanan global, dan kemampuan untuk memenuhi persyaratan kepatuhan atau sertifikasi.

Tren masa depan dalam teknologi silinder hidrolik

Ketika industri mendorong ke arah mesin yang lebih efisien, cerdas, dan sadar lingkungan, teknologi silinder hidrolik terus berkembang. Kemajuan dalam bahan, integrasi elektronik, dan optimasi desain membentuk masa depan komponen -komponen penting ini. Di bawah ini adalah tren utama yang diharapkan mempengaruhi pengembangan dan aplikasi silinder hidrolik di tahun -tahun mendatang.

Kemajuan dalam bahan dan perawatan permukaan

Untuk memenuhi permintaan kinerja yang lebih tinggi dan memperpanjang masa pakai, produsen mengadopsi bahan canggih dan teknologi permukaan:

• Paduan kekuatan tinggi: Penggunaan baja yang diolah dengan panas dan bahan komposit meningkatkan kapasitas penahan beban tanpa menambah bobot yang berlebihan.
• Pelapis tahan korosi: Alternatif krom seperti batang berlapis nikel atau yang dilapisi keramik memberikan peningkatan resistensi terhadap keausan, bahan kimia, dan degradasi lingkungan.
• Liner gesekan rendah dan bahan segel: Polimer baru dan bahan sintetis mengurangi kehilangan energi dan meningkatkan kelancaran gerak di bawah tekanan tinggi.

Inovasi material ini berkontribusi pada interval pemeliharaan yang lebih lama dan operasi yang lebih andal dalam kondisi yang keras atau terus menerus.

Silinder hidrolik pintar dan integrasi IoT

Dengan meningkatnya penggunaan teknologi industri 4.0, silinder hidrolik semakin terintegrasi dengan sensor dan sistem kontrol untuk memungkinkan pemantauan dan otomatisasi waktu nyata.

• Sensor Posisi dan Tekanan: Sensor tertanam memberikan umpan balik terus menerus pada posisi piston, gaya beban, dan tekanan, meningkatkan akurasi dan keamanan.
• Pemantauan Kondisi: Silinder pintar mendeteksi tanda -tanda awal keausan, kebocoran, atau kelebihan beban, memungkinkan pemeliharaan prediktif dan meminimalkan waktu henti.
• Diagnostik jarak jauh: Silinder yang terhubung mengirimkan data operasional ke sistem terpusat untuk pelacakan kinerja dan pemecahan masalah jarak jauh.

Fitur-fitur ini sangat berharga di sektor-sektor seperti pertambangan, logistik, kedirgantaraan, dan manufaktur otomatis, di mana uptime dan presisi sangat penting.

Peningkatan Efisiensi Energi

Mengurangi konsumsi energi dalam sistem hidrolik telah menjadi prioritas karena meningkatnya biaya operasional dan masalah lingkungan.

• Hidrolika penginderaan beban: Sistem adaptif menyesuaikan aliran dan tekanan fluida agar sesuai dengan permintaan beban, mengurangi penggunaan energi berlebih.
• Desain silinder ringan: Bahan yang ditingkatkan dan optimasi struktural membantu mengurangi berat badan, yang pada gilirannya menurunkan kebutuhan daya dalam peralatan seluler.
• Sistem hibrida elektro-hidrolik: Integrasi penggerak listrik dengan aktuator hidrolik meningkatkan kontrol dan mengurangi kehilangan energi dibandingkan dengan sistem tradisional.

Kemajuan ini bertujuan untuk membuat silinder hidrolik lebih berkelanjutan sambil mempertahankan atau meningkatkan kinerja dalam aplikasi yang menuntut.

Kustomisasi dan desain modular

Peralatan modern seringkali membutuhkan solusi yang disesuaikan daripada komponen di luar rak. Produsen bergerak ke arah desain silinder yang lebih modular dan dapat disesuaikan:

• Platform silinder yang dapat dikonfigurasi: Pelanggan dapat menentukan ukuran bor, panjang stroke, gaya pemasangan, dan paket sensor dari serangkaian opsi standar.

• Solusi khusus aplikasi: Dari silinder kompak untuk sistem terbatas ruang hingga silinder besar untuk operasi lepas pantai, kustomisasi memungkinkan penyelarasan yang lebih baik dengan kebutuhan fungsional.

Pergeseran ke arah modularitas ini memperpendek waktu tunggu dan membuat solusi berkinerja tinggi lebih mudah diakses di seluruh industri.

Silinder hidrolik tidak lagi hanya perangkat mekanis yang sederhana. Ketika teknologi pintar dan praktik rekayasa berkelanjutan menjadi lebih terintegrasi ke dalam sistem industri, silinder hidrolik berkembang menjadi komponen yang cerdas, efisien, dan sadar aplikasi. Inovasi -inovasi ini berjanji untuk meningkatkan kinerja, mengurangi biaya operasi, dan membuka kemungkinan baru di seluruh konstruksi, manufaktur, energi, dan seterusnya.

Kesimpulan

Silinder hidrolik adalah komponen mendasar dalam crane dan mesin tugas berat, memberikan gaya linier dan gerakan tepat yang diperlukan untuk pengangkatan, mendorong, dan menilai tugas yang kompleks. Memahami berbagai jenis - seperti akting tunggal, akting ganda, teleskopik, las, dan silinder batang pengikat - membantu memilih solusi yang tepat untuk aplikasi tertentu.

Silinder hidrolik crane harus memenuhi tuntutan yang ketat untuk kapasitas beban, keamanan, dan resistensi lingkungan, sementara silinder tugas berat dalam penekan yang bergerak, penambangan, dan industri membutuhkan daya tahan, daya tahan tekanan, dan penyegelan yang andal. Memilih silinder hidrolik melibatkan dengan hati -hati mempertimbangkan persyaratan beban, tekanan operasi, panjang stroke, gaya pemasangan, dan faktor lingkungan untuk memastikan kinerja dan umur panjang yang optimal.

Pemeliharaan rutin, termasuk inspeksi, pelumasan, dan perawatan pencegahan, memainkan peran penting dalam mencegah masalah umum seperti kebocoran, operasi lambat, dan kerusakan batang. Mengatasi masalah dan perbaikan yang tepat waktu, baik dilakukan di rumah maupun dengan layanan profesional, membantu menghindari downtime yang mahal dan memperpanjang umur silinder.

Bermitra dengan produsen terkemuka memastikan akses ke komponen kualitas yang dirancang untuk kondisi yang menuntut dan didukung oleh dukungan teknis. Ke depan, kemajuan bahan, integrasi sensor pintar, efisiensi energi, dan desain modular mendorong evolusi silinder hidrolik menjadi solusi yang lebih pintar, lebih efisien, dan dapat disesuaikan.

Dengan memilih silinder hidrolik yang sesuai dan memeliharanya secara efektif, operator dapat meningkatkan kinerja peralatan, meningkatkan keamanan, dan mengurangi biaya operasional-faktor kunci dalam keberhasilan aplikasi berat atau crane.
